Réglage de butées d’une motorisation filaire à réglage mécanique
Qu’’est ce qu’un moteur filaire a réglage mécanique ?
C’est un moteur qui se manœuvre par le biais d’un interrupteur et dont le réglage s’effectue manuellement, à l’aide d’un stylet, en tournant 2 vis situées sur la tête du moteur
Qu’est-ce qu’un réglage de butée ?
Le réglage de butées (ou également réglage de fin de course) correspond à déterminer un point d’arrêt bas et à un point d’arrêt haut pour votre tablier de volet roulant et nécessaire à son bon fonctionnement.
L’action de réaliser manuellement son réglage de butée permet d’obtenir une montée et une descente de votre volet roulant de façon très précise et sans forçage de votre motorisation.
Bon à savoir : Une vis contrôle la butée basse et une autre vis contrôle la butée haute.
Quelques étapes simples à suivre pour un réglage facile
Une fois votre motorisation raccordée électriquement :
Placer votre volet roulant en situation de réglage
Appuyer sur le bouton DESCENTE ou MONTÉE de votre volet roulant afin que le tablier (ensemble de lames) soit en position fermée.
A noter : Si votre moteur force ou s’arrête, pendant cette opération, réaliser directement le réglage.

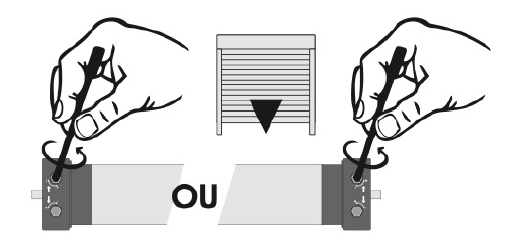

Le réglage de la butée basse
Si votre volet ne s’arrête pas, appuyer sur STOP
Avec le stylet, joint dans votre colis, tourner la vis de la tête moteur (sens de rotation
) - correspondant à la butée basse
– jusqu’à la position souhaitée.

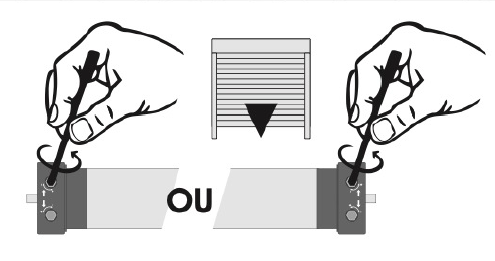

Si votre volet s’arrête avant la fin de course souhaitée
Avec le stylet, joint dans votre colis, tourner la vis de la tête moteur (sens de rotation
) - correspondant à la butée basse – jusqu’à la position souhaitée.

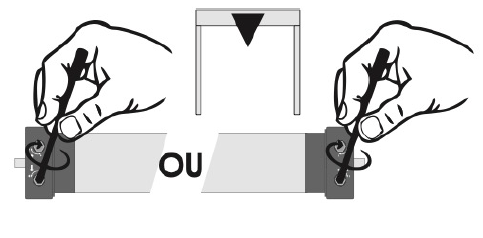

Le réglage de la butée haute
Si votre volet ne s’arrête pas, appuyer sur STOP
Avec le stylet, joint dans votre colis, tourner la vis de la tête moteur (sens de rotation )- correspondant à la butée basse
– jusqu’à la position souhaitée.

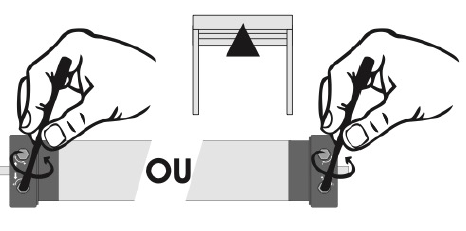

Si votre volet s’arrête avant la fin de course souhaitée
Avec le stylet, joint dans votre colis, tourner la vis de la tête moteur (sens de rotation ) - correspondant à la butée basse – jusqu’à la position souhaitée.
Toute notre Équipe Technique est à votre écoute pour tout complément d’information, contactez-nous.
